SolidMill Wire見出し

ワイヤカット放電加工用の2次元/3次元CAD/CAMシステム。
CAD機能は、SolidMill FX と同様に、Prasolidベースの2次元/3次元のフル機能を装備。 CAMは、2次元/3次元のワイヤフレームや、サーフェス/ソリッドモデルから、ワイヤカットのNCデータを出力。テーパ加工、上下異形状加工にも対応。

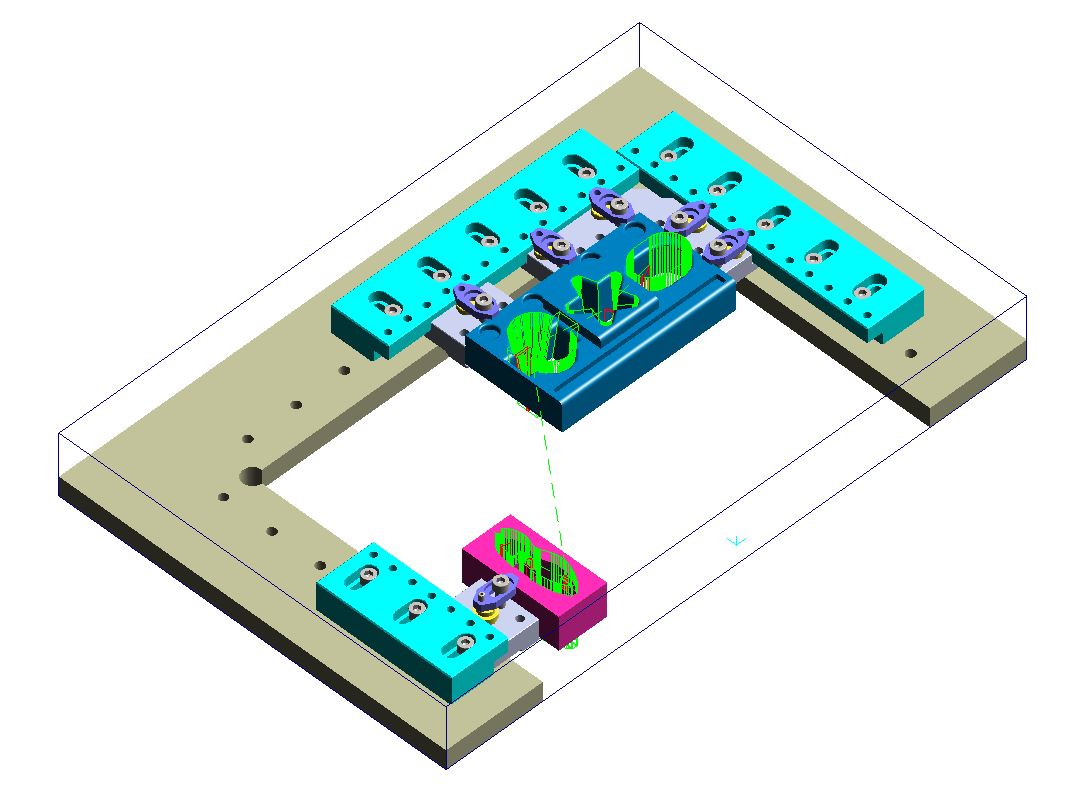

SolidMill Wire画像1

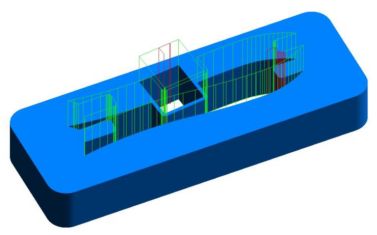

SolidMill Wire画像2

製品について見出し

製品紹介画像1
3次元モデルからワイヤカットのNCを作成
3次元モデル(ソリッド、サーフェス)から、直接ワイヤカットのNCデータを作成します。
3次元モデルを2次元に投影してデータを作成する従来の手法と比較して、重複線の削除や対応付けなど面倒な作業を解消。スピーディに高品質のデータを作成することができます。

モデリング環境:
SolidMill FXと同等の3次元モデリング環境
パラソリッドデータ IGESによる3Dデータの読込
製品紹介画像2
加工パターンのカスタマイズと自動展開
複数の加工部位を形状毎に仕上げ、最後に一括して切り落とす等の様々な加工パターンを柔軟にカスタマイズすることができます。
加工部位と加工パターンを指示するだけで、複数の加工工程を自動展開して作成することができます。
製品紹介画像3
曲線からストレート/可変テーパ加工のNCを作成
3次元の曲線データから、ストレート加工のNCデータを作成することができます。
テーパ角度やコーナー指示を行うことで、可変テーパ加工にも対応します。
2本の曲線を対応づけて同時4軸のNCデータを作成することもできます。
CAD/CAMに関するお問い合せ
ヨシカワメイプル株式会社
本社 TEL (06) 6252-7683(代)
東京営業所 TEL (03) 5688-8866(代)
名古屋営業所 TEL (052) 452-5535(代)
Webサイト ヨシカワメイプル株式会社

※商標:SolidMillは、株式会社ボルク電子の登録商標です。
