SolidMill FX見出し

充実した作図編集機能とIGES/DXF/DWGなど充実したトランスレータを備えた2次元CADをフロントとした、2軸/2軸半のCAD/CAMシステム。
2軸/2軸半の基本的な加工を網羅するほか、段差加工、削り残し部加工などの2軸加工や、コアレス、上下異形を含むワイヤカット加工、作図された穴の自動取り込みによる穴加工などが可能。

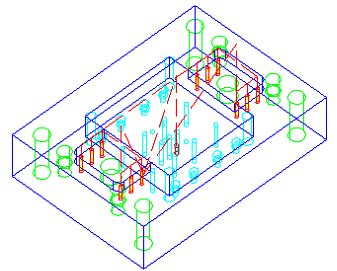

MAPLE-SYSTEM(WIN)画像1

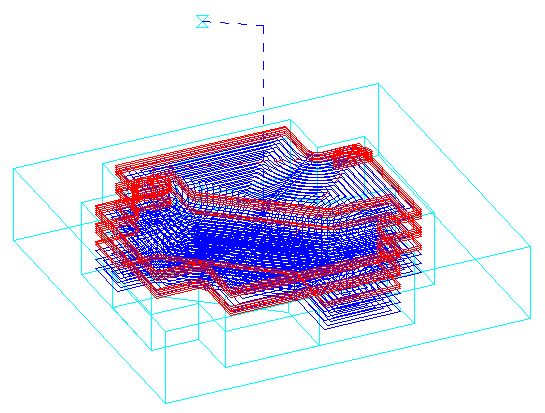

MAPLE-SYSTEM(WIN)画像2

製品について見出し


2次元CAD
CADとCAMの完全に統合されたシームレスな操作性が高い生産性を約束します。DXF、IGES等の充実したトランスレータがNCデータ作成作業の飛躍的な効率化を可能にします。

ハイスペックCAD
CAD部は、倍精度データ、大容量データベース、マルチ図面、256層のレイヤーと一括表示機能、UNDO・REDO機能など、本格的なドラフティングCADのスペックを網羅しています。寸法、プロッタ出力機能も備えています。

製造設計に応える充実した作図・編集機能
三指定円、点群補間、インボリュート、コーナーR・C面取り、抜き勾配、連続線オフセット等の豊富な作図コマンドと拡縮、移動など充実した編集機能が、製品図・部品図から加工図への展開をサポートします。穴作図では、シンボル作図されたCADデータの自動取り込みも可能です。

IGES,DXF,BMIトランスレータ
社内や得意先のCADデータをスムースに受け取れる様、IGES、DXFの他、BMI、SPS、CADLなどの入力用トランスレータが標準仕様に組み込まれています。

2軸、2.5軸CAM
強化の進む2軸CAM。段差・座面加工が可能になりました。スミ取り加工、コアレス加工(ワイヤ)も充実しました。

ミーリング(プロファイル、ポケット)CAM
ミーリングCAMは、プロファイル加工・島残しを含むポケット加工に対応します。ポケットと島のテーパー角や島の高さが異なるような複雑な加工でも工具干渉をチェックしツールパスを計算します。Z移動のない領域加工前、穴位置からの加工開始など干渉チェックの領域加工が強力です。段差・座面の平面加工と壁面切削などが可能になりました。

穴あけCAM
穴作図されたCADデータを基に、穴種ごとの工程展開が自動的に処理されます。工具ごとの並べかえや削除等の工程編集機能、そしてチェック機能も充実しています。

ワイヤCAM
テーパー/コーナー処理、自動結線、セカンド/サードカット、切残し/切落し、エッジ処理、上下異形状など、ワイヤ加工に特有の細かな形状・加工設定がおこなえます。コアレス加工も強化されました。

MAPLE & コンバート
MAPLEコンバート
2次元CADのデータを基に、2軸、2.5軸加工用のパートプログラムをスムースに作成することができます。

「自動抽出」 連続化・グループ化されたり、色・レイヤ・ウインドウで指定できる要素は一括抽出できます。
「連続工程」 同一図形を用いて加工する場合、前工程、後工程のプログラムが自動的に作成されます。
CAD/CAMに関するお問い合せ
ヨシカワメイプル株式会社
本社 TEL (06) 6252-7683(代)
東京営業所 TEL (03) 5688-8866(代)
名古屋営業所 TEL (052) 452-5535(代)
Webサイト ヨシカワメイプル株式会社

※商標:SolidMillは、株式会社ボルク電子の登録商標です。
